GMT Suite ile Step Motoru İleri Geri Hareket Ettirme

[guderali]

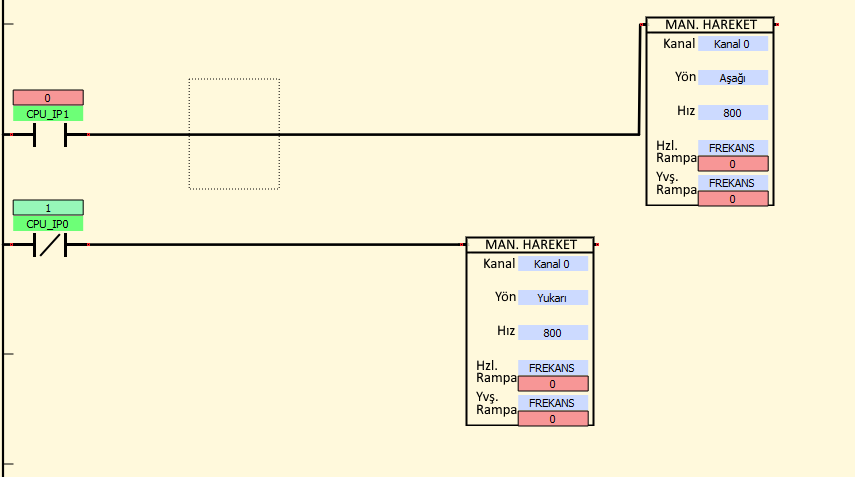

Programı yeni öğrenmeye başladım ve ladder dili hakkındada çok bir bilgim yok. Step motor sürmek için 2 adet sürücü ile birlikte motorları bağladım. Eksen kurulum yaptıktan sonra manuel olarak sağa ve sola hareket ettirmek istedim ama hareket tek yönlü gerçekleşiyor. Sadece sağa hareket alıyor. Diğer yön için bloğu enerjilendirdiğim zaman yine aynı yöne dönmeye devam ediyor. Yardımlarınızı bekliyorum.

[Hamza Çağlayan]

Merhaba kolay gelsin. Step sürücü modeliniz nedir?

[guderali]

JSS-860H ve Step Motorlar normalde ileri geri hareket ediyor. Sürücünün DIR signali aldığı durumda diğer yönde hareket var. Ben alttaki blok önüne DIR çıkışı verdiğim zaman diğer yöne hareket ediyor ama rampayı yükselttiğim zamanda yavaşlama esnasında terse dönüp duruyor.

[ismailusta]

Benim bildiğim yönlü komut kullanacaksınız pulse çıkışı

QP0 /PULSE

QP3/DIR yani Yön cikisiniz olacak .

Hareket kontrol komutlarını iyice araştırın youtube kanalında birkaç video var izleyin .
