Sd2rs servo harici pozisyonlama hakkında

[ismailusta]

Merhaba değerli arkadaşlar

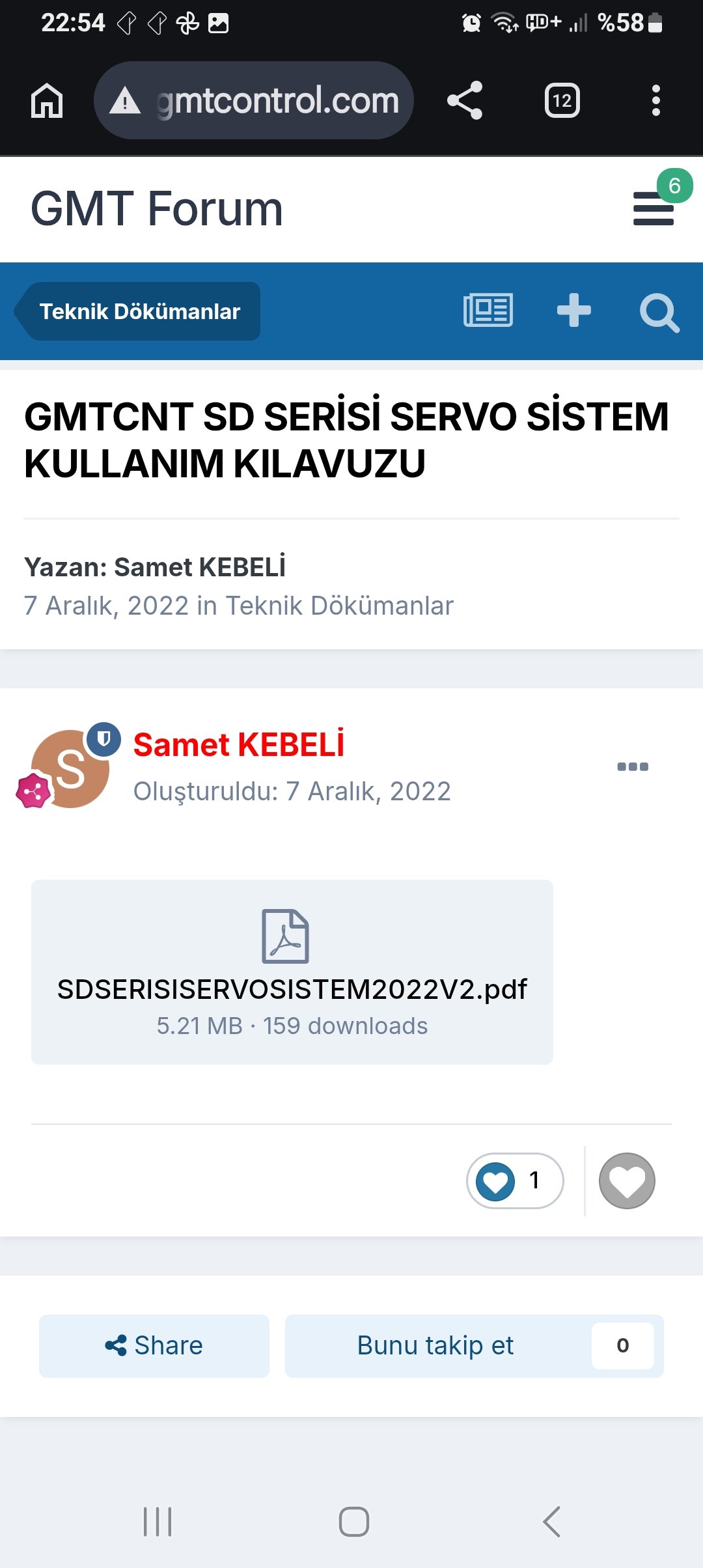

Elimizde 2adet gmt 0.75kw SD2RS Servo var bunlarla harici pozizyonlama yapicaz. Kullanacagim plc npn cikisli ,forumda biraz araştırma yaptım @Samet KEBELİbeyin teknik dokümandokumanlarda yayınladığı bülten açılmadı.

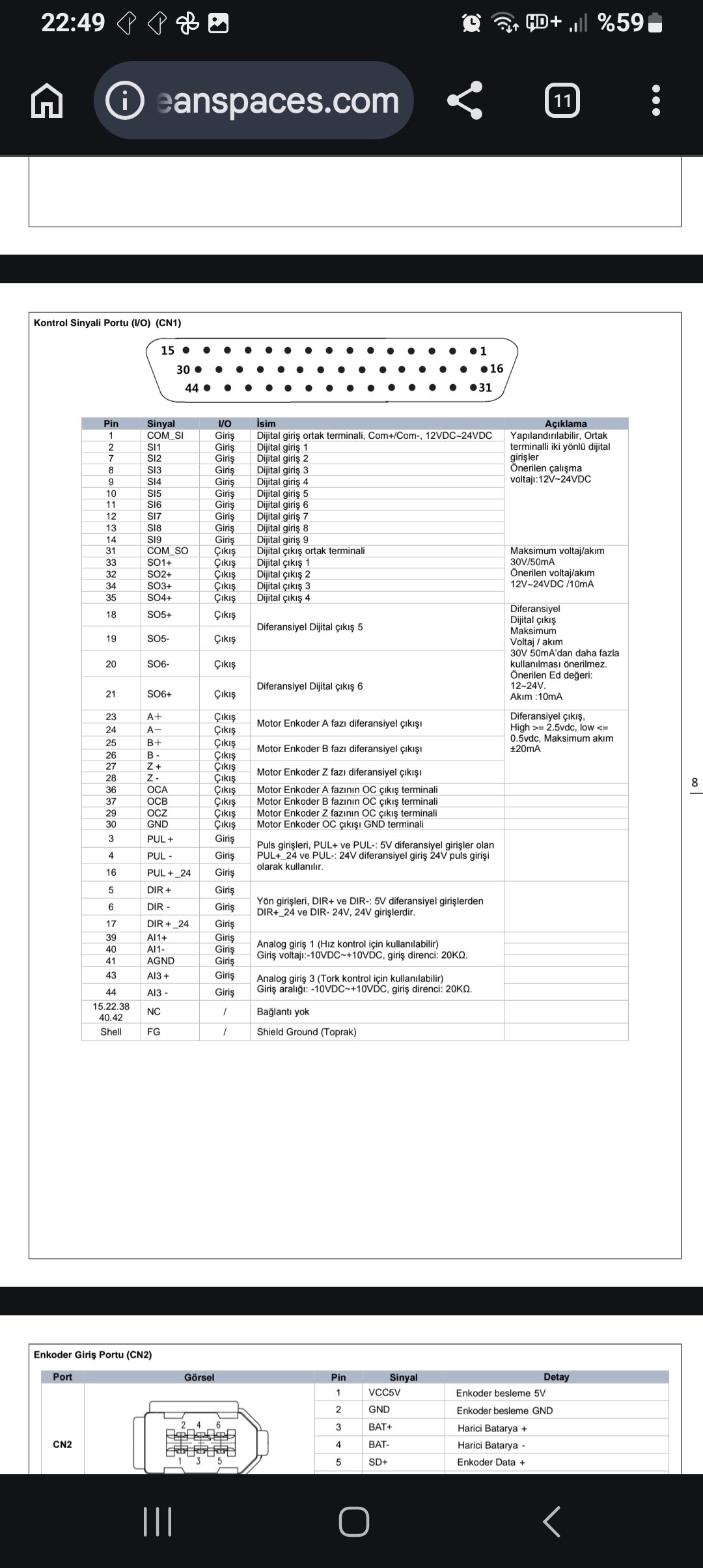

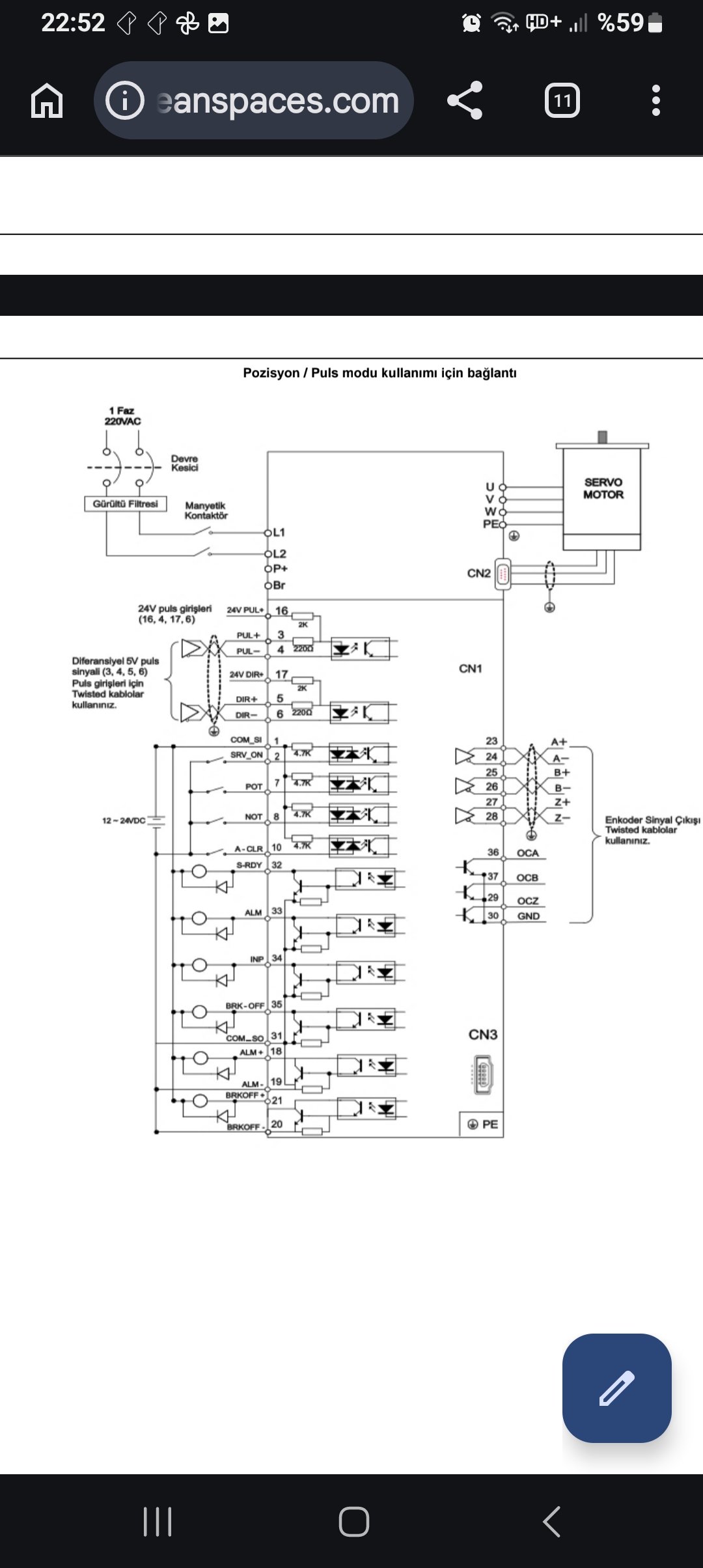

Servonun manuelini indirdim bu aşağıda resimlerini eklediğim cn1 sinyal portundaki hangi pinleri npn bağlantı tipine gore kablolari baglanti yapmam lazim?

ve surucude pozisyon kontrolüne ayarlayacağım parametre leri elektronik disli pametreleri hakkında bir bülten yayınlayabilirsiniz misiniz?

Youtubda ve nette araştırmalarında  gmt nin bu sd2rs hakkında bir eğitim videosu bulamadım eski bir ürün olsa gerek.

[mucahitcft]

Merhaba. Servoyu pulse-direction modda mı kullanacaksınız yoksa harici terminalle bir inverter gibi mi çalıştırmak istiyordunuz?

[ismailusta]

mucahitcft, 3 saat önce yazdı:

Merhaba. Servoyu pulse-direction modda mı kullanacaksınız yoksa harici terminalle bir inverter gibi mi çalıştırmak istiyordunuz?

Evet pulse dir şeklinde calistiricam .

Sürücü harici pozisyon kontrol parametreleri ve ekte vermiş olduğum cn1 sinyal soketi npn bağlantı pinlerini nereye bagliyicam?açıklamalı bir bülten yayınlarsanız işimi halledicem.

[mucahitcft]

Servoyu NPN olarak pulse direction modda kullanmak için;
16. pin > +24V
17. pin > +24V

4. pin > pulse - (plc)
6. pin > dir -     (plc), olmalıdır.

Ayrıca servonun dijital girişlerini kullanmak için;
1. pin    > com ortak uç
2,7...,14 > dijital girişler, bağlantıları yapılabilir.
Örnek olarak servoyu enable hale getirmek için
1> +24V
2> PLC cıkısı, veya eksi sinyal.

[ismailusta]

mucahitcft, 17 dakika önce yazdı:

Servoyu NPN olarak pulse direction modda kullanmak için;
16. pin > +24V
17. pin > +24V

4. pin > pulse - (plc)
6. pin > dir -     (plc), olmalıdır.

Ayrıca servonun dijital girişlerini kullanmak için;
1. pin    > com ortak uç
2,7...,14 > dijital girişler, bağlantıları yapılabilir.
Örnek olarak servoyu enable hale getirmek için
1> +24V
2> PLC cıkısı, veya eksi sinyal.

Peki servo parametre harici poz.modda ayarlari nasıl ne girmeliyilim?

Servoyu ilk önce factory reset cekicez heralde .diğer marka servolarda öyle yapıyorum.

[mucahitcft]

Herhangi bir parametre değişikliğine gerek yoktur. Yine de güvenlik için reset atabilirsiniz.
