Merhabalar ; GMT ekranlı mini ile tasarlanmış projeme ait GMTSuite programı ektedir. Kafanıza takılan soruları bu başlık altından sorabilirsiniz. Faydalı olması dileğimle. GLC 164R Örnek Program.rar

Merhaba, Bu gune kadar kendi capimda bir kac step motor ve servo uygulamasi yaptim. Cok cok uzman degilim. Nacizane sorularina cevap vereyim, daha bilgili arkadaslar hatam varsa duzeltir. Soru 1.1 :Donguden tam kasit ne anlayamadim ama. Ilk puls vermeye basladiktan 100 puls sonunda saniyede 2000 puls vermeye basliyor. Ve bu sekilde her saniye 2000 puls vermeye devam ediyor. Soru 1.2: 100 pulsi verdigi anda frekans 2000 Hz oluyor. Soru 2.1: Puls adedi 100 de kalmiyor. Puls sayisi her saniye 2000+2000+2000 seklinde artmaya devam ediyor. Soru2.2 Dedigim gibi puls saniyelik olarak artmaya devam ediyor. Talep: Amacim ukalalik yapmak degil onu belirteyim , ama formulde de belirttigin gibi frekans, bir olayin birim zamanda olusma sıklıgı olarak tanimlanabilir. Frekans birimi Hertz(Hz) dir. Hz=titresim/saniyedir. Senin orneginde 2000Hz= 2000puls/saniyedir. Senin dedigin gibi 2000Hz/sn seklinde yazsak acilimi 2000 puls/saniye/saniye birimi olurdu. Yani birim puls bölü saniye kare. Umarim faydali olabilir aciklamalarim. Selamlar.

GMT_PID_ÖRNEK.rar Merhabalar; Projemde kullandığım PID kontrol örnek programını sizlere yardımcı olabilmek için açıklamaları ile sizinle paylaşıyorum. Faydalı olması dileğimle .

Bu projede temel amaç PLC de analog giriş çıkışın kullanılması ve bu verilerin HMI dan izlenip kontrol edilmesidir. GMTCNT_ANALOG_KULLANIM_PROJE.rar

çok teşekkür ederim

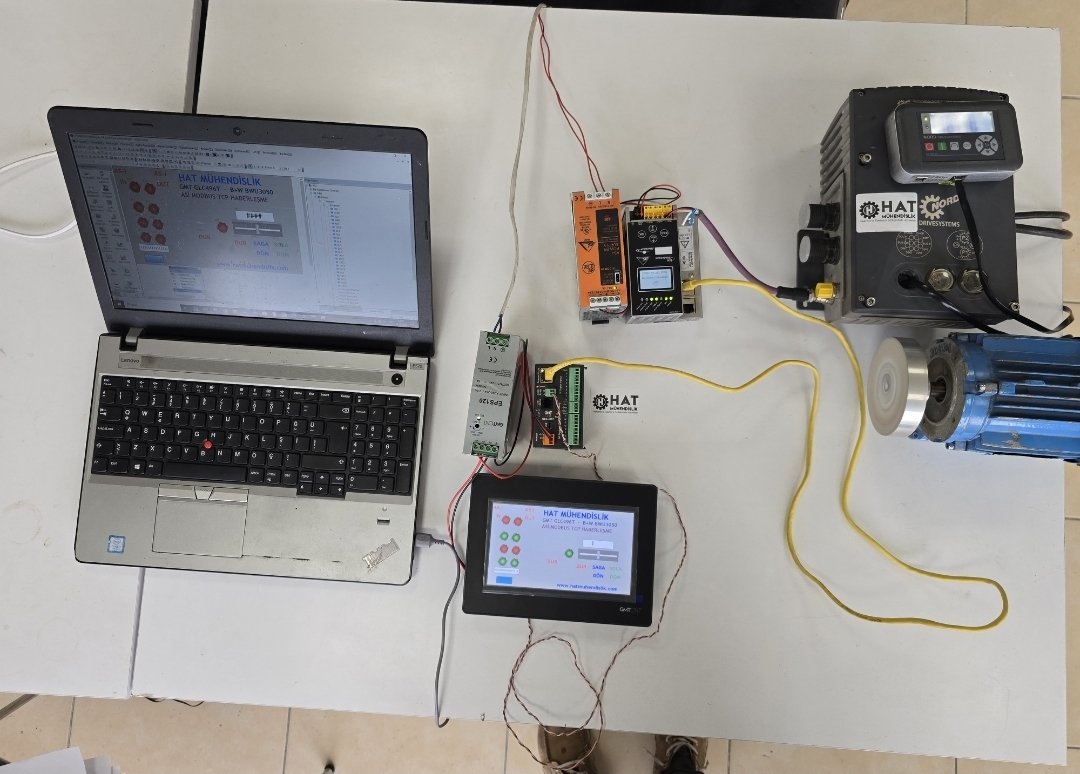

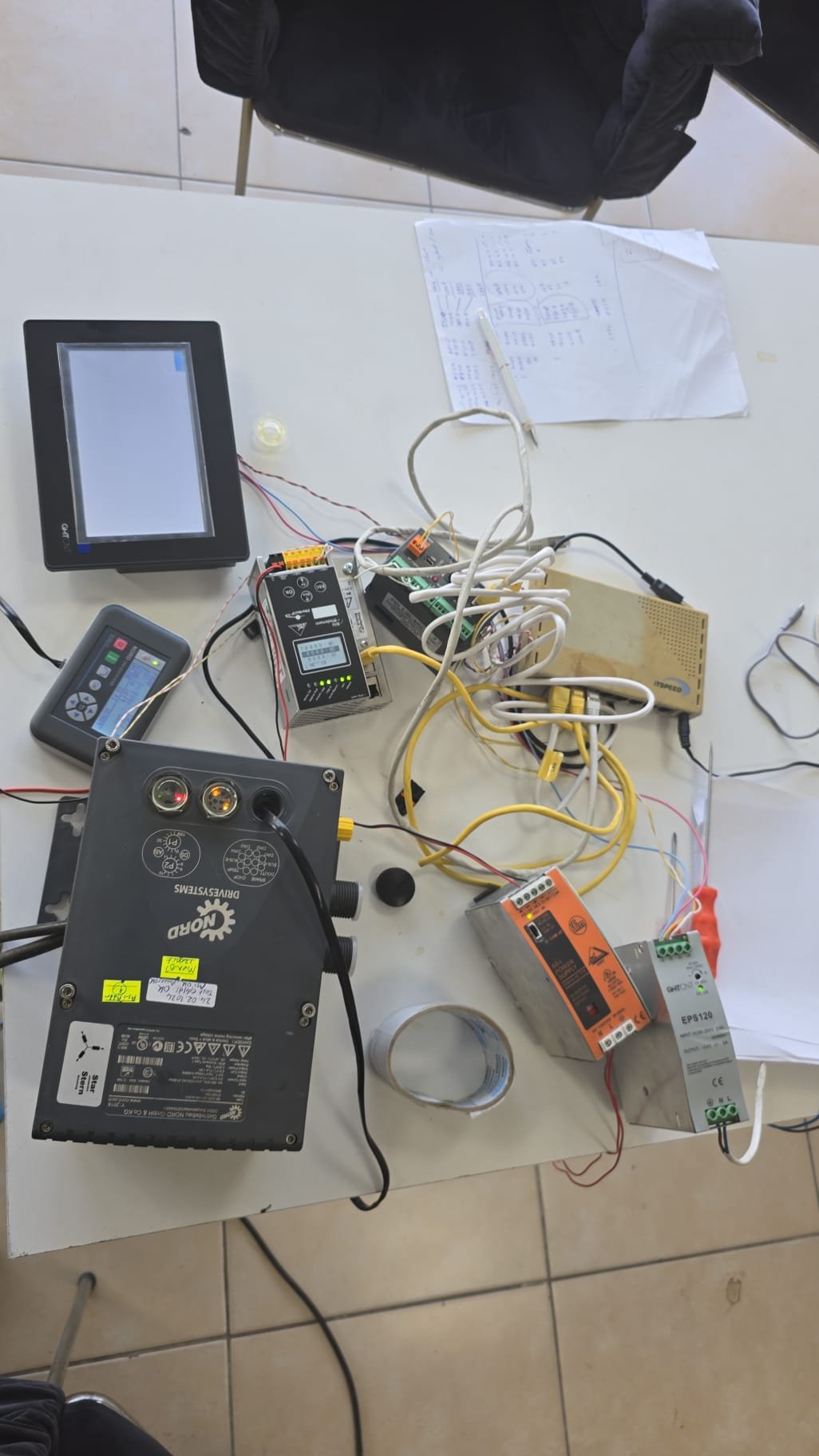

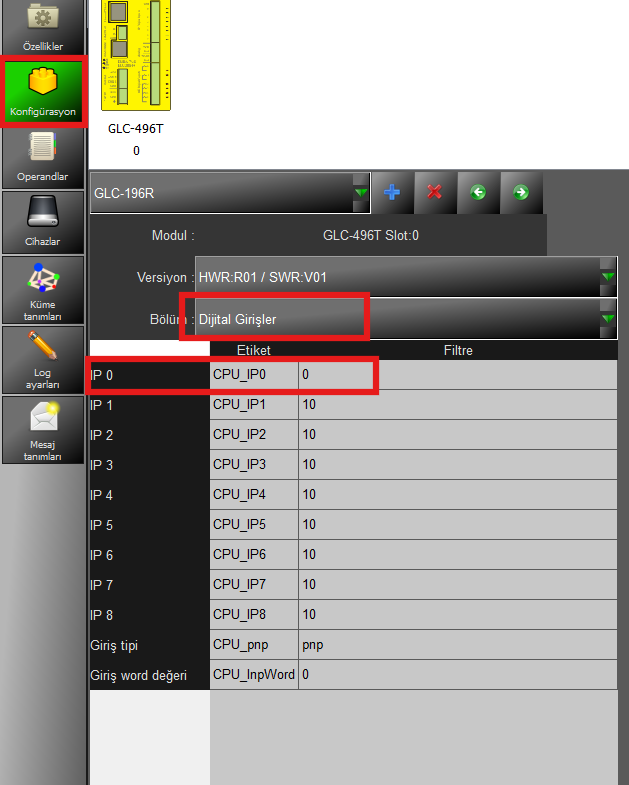

PLC - Step ve HMI lı düzenekte, PLC pulse çıkışı ile Step motor sürücü kontrol edilerek pozisyon kontrolü yapılmıştır. Uygulama örnek olarak yapılmıştır. Detaylar aşağıdaki gibidir. 360 derecelik dönüşü 3200 pulse olarak step sürücünden ayarlanmış sistemin; MOD 1 : · İstenilen derece miktarı kadar ilerlemesi sağlanacak. MOD 2 : · Gitmesi istenilen açı mutlak pozisyon kontrol ile sağlanacak. MOD 3: · İstenilen açıya mutlak kontrol ile sadece saat yönünde gitmesi sağlanacak. FİZİKSEL BAĞLANTILAR PLC GLC396T - Sürücü GSTD2860 – Step Motor GSTM86-080-842 · Step Sürücü PUL+ ucu PLC QP0 Çıkışına · Step Sürücü DIR+ ucu PLC QP3 Çıkışına · Step Sürücü PUL- ve DIR- uçları güç kaynağının 24VDC - ucuna bağlanmıştır. · PLC IP0 Girişine Home sensörü bağlanmıştır. PLC_-_Step_ile_Açı_Kontrol_Uygulaması.rar

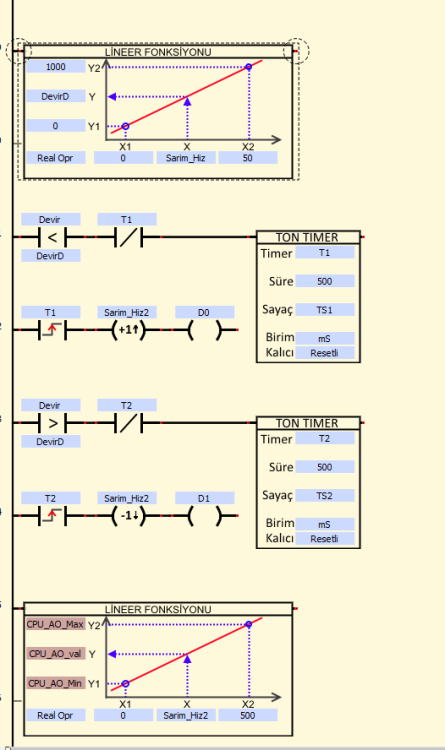

Ekte bulunan örnekte 0.Kanal Analog Girişe verilen analog değerin yarısını 0. Kanal Analog Çıkışa veren program bulunmaktadır. Analog giriş ve çıkış değerlerini kullanmak için yapmanız gereken temel işlem value değerleri üzerinde işlem yapmaktır. Sizin belirlediğiniz konfigürasyon ve skalanıza göre kullanabilirsiniz. Ekte ki konfigürasyon ve skalada 16383 value değeri 10V denk gelmektedir. Analog Giriş Çıkış.gpf Analog Giriş Çıkış.gpf.csv Analog Giriş Çıkış_bck.gbc

GMTSUITE_ModbusTCP_Master-Slave_Kullanımı.pdf

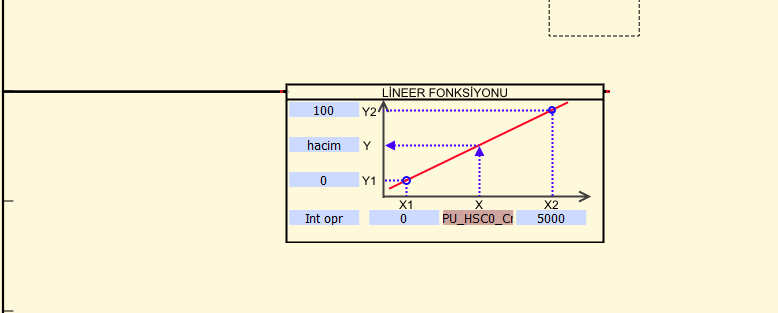

GMTSUite programında loadcell kalibrasyon ve dara alma örneğini bulabilirsiniz. HMI ve PLC programı beraber verilmiştir. GMTSuite_Loadcel_kalibrasyon_VE_DaraAlma_ornegi.rar

GOP HMI da trend curve üzerinden data akış grafiğinin izlenmesi ve geçmiş kayıtlı datalardan grafik çağırılmasına ilişkin örnek programı inceleyebilirisiniz. HMI_Kayitli_Data_Grafik_Cizdirme.rar

HMI projenizde sayfalar arası geçiş için "Function Key" kullanımını anlatıyoruz.
