ENDA ESHT-102 ve GXM - 40A sıcaklık bilgisi sorunu.

[umt134]

Merhabalar;

ENDA ESHT-102 (https://enda.com/automation/humidity-temperature/sensors/esht102-w/esht102.pdf) sıcaklık nem sensörü ve GXM - 40A modülü ile sıcaklık okumak istiyorum. Değer okuyorum, ama belirli değerin aldındaki sıcaklık bilgisini okuyamıyorum. bağlantı doğrulunu teyit etmek için yardımcı olur musunuz? İlginiz için şimdiden teşekkürler..

[umt134]

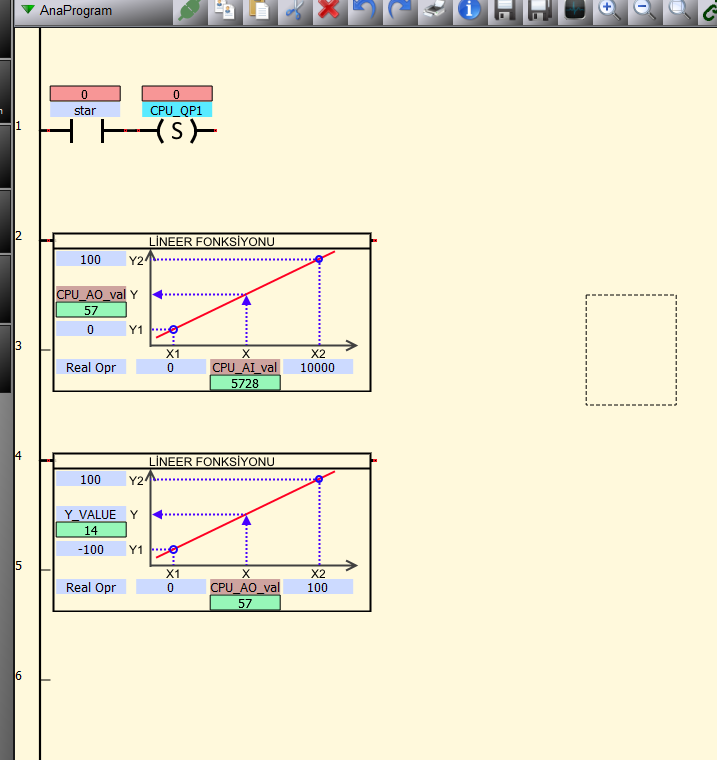

Bu arada gmt suite program konfigrasyon ayarları.

[malikenes]

Bağlantını mA e göre konfigürasyonu ise V a göre yapmışsın.

[umt134]

Merhaba.

En başından beri bağlantıyı V ye yapmıştım. Foruma resimi eklerken yanlış ekledim.  Sistem en başından beri, V ye göre dizayn edildi. Sorun devam ediyor.

sensör -60,+125 derece olduğundan konfigürasyonda dikkat etmemiz gereken bir nokta var mı?

Analog modüldeki gxm 40A bağlantı klemensi doğru mu?

ilginizden dolayı tekrar teşekkür ederim.

[malikenes]

40A' nın ön resmini daha ayrıntılı gönderir misin? Yazılar okunmuyor.

[umt134]

[malikenes]

Şayet gelen bilgi ve analog giriş seçimleri doğru ve 0...10V ise bağlantı da doğrudur.

[Gökmen]

malikenes, 08.06.2019 - 00:00 yazdı:

Şayet gelen bilgi ve analog giriş seçimleri doğru ve 0...10V ise bağlantı da doğrudur.

bende aynı cihazdan -40 +40 arasında yapmaya çalıştım sanki aldığım değer tam göster miyor oda sıcaklığını giriş ve çıkış voltajlarom doğru geliyor değerlerim mi yanlış anlamadım tam olarak ve sensöre üfleyince çok hızlı yükseliyor tam olarak mantığını kavrayamadım

[malikenes]

Elinizde yukarıdaki linkteki ürün varsa ürünün sıcaklık ölçüm aralığı katalog bilgisine göre -40...+125 C dır.

Yani ürün

-40 C   ölçtüğünde 4mA,

+125 C ölçtüğünde 20mA üretir.

Sizin de PLC nin analog girişlerini buna göre skalalandırmanız gerekir.
